圧力容器

石油精製、石油化学プラントなどで使用する熱交換器、塔槽類の設計・製作・施工を行います。また、熱交換器のチューブ振動防止の救世主となる「DTS」を国内で解析・製作できる唯一の企業です。

製品

[熱交換器]

  • シェルアンドチューブ式熱交換器
  • 二重管式熱交換器
  • LNG/アンモニア気化器
  • ヘアピン式熱交換器
  • 給水加熱器

[塔・槽・反応器]

  • 蒸留塔
  • 反応塔
  • 吸収塔
  • 攪拌槽
  • アキュムレーター
  • コーンルーフタンク

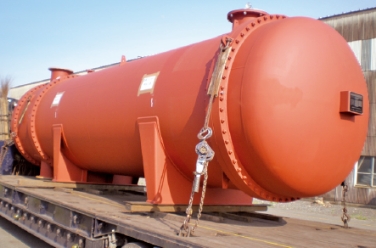

固定管板式熱交換器 固定管板式熱交換器

ケトル式熱交換器 ケトル式熱交換器

固定管板式熱交換器(チタンチューブ) 固定管板式熱交換器(チタンチューブ)

タワー タワー

ベッセル(海上輸送) ベッセル(海上輸送)

チューブバンドル チューブバンドル

特長

熱交換器

熱交換器

運転条件、化工計算、分析を基に最適な熱交換器を提供

  • 運転条件
  • 化工計算 構造設計
  • 強度計算
  • 熱交換器

DTS

DTS

チューブ振動を解析・分析して最適な振動防止技術(DTS)を提供

  • 運転条件
  • 振動解析
    振動計算
  • 振動防止技術 DTS/STS
  • 振動問題のない熱交換器

DTS (Dimpled Tube Support Technology)

ディンプル・コルゲート加工した金属片DTS(STS※)をチューブ間に挿入することにより振動を抑え、チューブバンドルを強固にします。

※STS(Saddled Tube Support Technology) … やわらかい金属のフィンチューブに有効。

  • 既存のバンドルに容易に取付可能です。
  • チューブ振動音を排除できます。
  • チューブの固有周波数を増加させ振動を緩和します。
  • Uベンド部分にも使用可能です。
  •
DTS

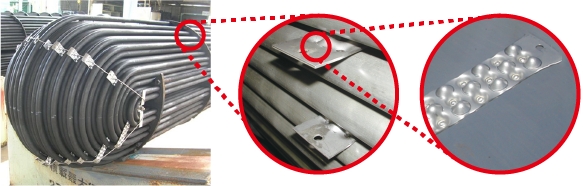

DTS取付チューブバンドル・DTS挿入状況・DTS 形状

労働安全衛生法や、高圧ガス保安法など広範な法規・規格に対応

[国内法規]

  • 労働安全衛生法(ボイラー、第一種圧力容器、第二種圧力容器、小型ボイラー、小型圧力容器)
  • 高圧ガス保安法(特定設備検査規則、冷凍保安規則)
  • 電気事業法
  • ガス事業法

[海外規格]

  • ASME”U”スタンプ(岩国事業所2010年12月取得)

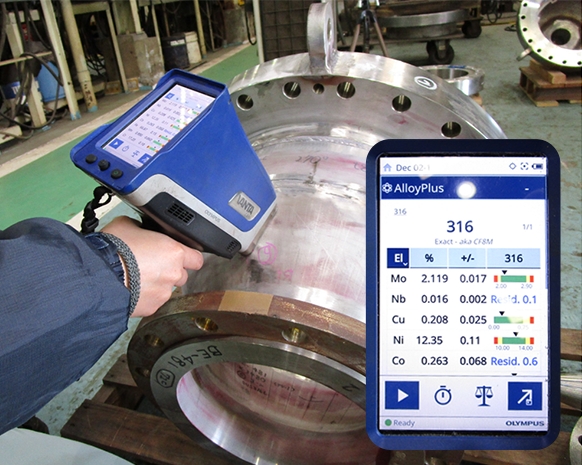

特殊材料における多種多様な化工機器の製作が可能

[対応材料]

  • ステンレス鋼(オーステナイト系、フェライト系、マルテンサイト系、2相系)
  • 低合金鋼(SCMV3など)
  • 銅合金(C1220、C4430、C6872、C7150など)
  • ニッケル合金(NCF600、NCF825、ハステロイ、カーペンターなど)
  • チタン合金(TTH340Wなど)
  • 各種クラッド鋼(SB410+C6161P、SCMV3+SUS405、SB410+TP340など)
  • その他(SB410耐HIC鋼など)

熱交換器に特化したメンテナンス技術で短納期での工事対応

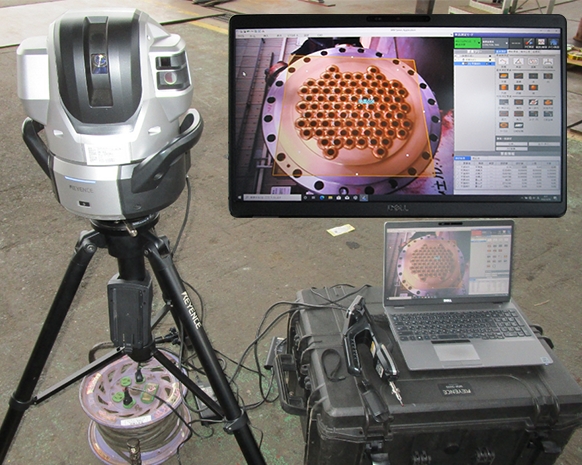

リチュービングをはじめ、既設機器のシート面歪み測定、フェーサー加工など、現地と工場の両面での突発対応可能です。

能力/設備

[生産能力]

  • 最大機器重量:60ton
  • 加工最大板厚:60mm
  • 最大機器内径:5.5m
  • 最大機器長さ:25m(陸送)50m(分割)

大型バンドソー 大型バンドソー

CNCガス切断機 CNCガス切断機
