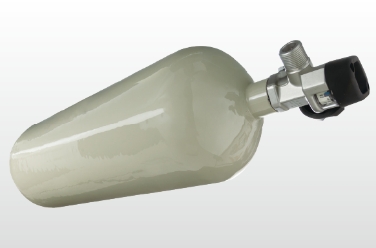

複合材料容器(ウルトレッサ®

炭素繊維、ガラス繊維から成る、FRP製の圧力容器です。
「軽量性(鋼製容器対比:50〜70%軽量)」、「高耐食性」、「高圧ガス充填可能」という利点と、実績が証明するその安全性から、様々な用途に使用されています。

特長

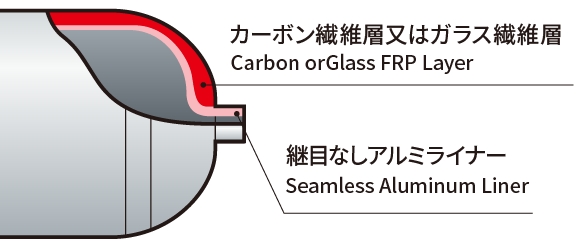

アルミ合金でできた継目なしの円筒(ライナー)を内筒とし、その外側をエポキシ樹脂に含浸したガラス繊維、またはカーボン繊維などの高強度繊維で多層に巻きつけた構造を持つ、超軽量圧力容器です。この構造により、万一の場合にも、破裂が起こらないようにライナーからのガス漏洩が先行し内圧を安全に低下させる構造になっています(Leak Before Break構造)。

ウルトレッサ®
  • 1軽量性スチール製容器の約1/3(炭素繊維製)
  • 2安全性高強度繊維&Leak Before Break構造
  • 3耐食性腐食しない材料(複合容器部)
  • 4大型化容器の大型化対応(〜300ℓ)
  • 5高圧化容器の高圧化対応(〜70MPa、100MPa(試作で達成))

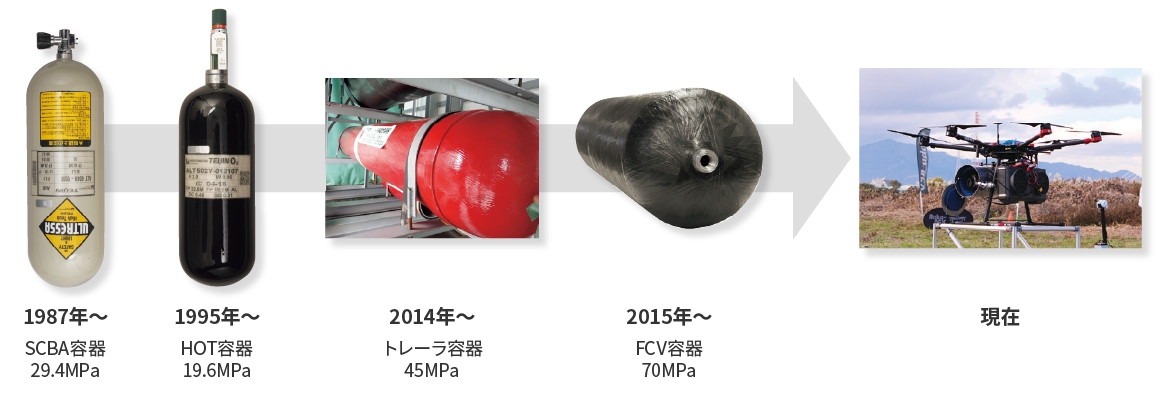

  • 6実績数1987年からの販売実績で国内累計出荷本数40万本超

用途

一般容器用途

  • 空気呼吸器(防災用空気呼吸器用容器)
  • 医療用途  (在宅医療用携帯酸素容器)

防災用空気呼吸器用容器 防災用空気呼吸器用容器

ウルトレッサ® ウルトレッサ®

種類


仕様/品番
Spec/Product No.
内容積
Volume
(liter)
最高充塡
圧力
Service
Pressure
(MPa)
充塡ガス
容積
(公称値)
Capacity
(liter)
容器全長
(公称値)
Length
(mm)
容器外径
(公称値)
Diameter
(mm)
容器質量
(公称値)
Diameter
(mm)
充塡ガス
Contents
使用年数
Usable Years
ガラス
FRP容器
Glass FRP
ALT611 8.4 14.7
(150)
1,260 508 172 4.0空気、酸素
窒素、アルゴン
二酸化炭素、ヘリウム、
および混合ガス
15年
ALT667 4.7 29.4
(300)
1,270 482 142 4.2
カーボン
FRP容器
Carbon FRP
ALT602J 8.6 14.7
(150)
1,290 496 173 2.9空気、酸素
窒素、アルゴン
水素、ヘリウム、
および混合ガス
ALT639J 4.7 29.4
(300)
1,270 485 139 3.0
ALT603J 6.8 29.4
(300)
1,830 457 173 4.1
ALT604H 9.1 29.4
(300)
2,460 539 182 5.4
ALT841J 6.8 30
(306)
1,870 521 160 3.6

自動車用途

  • NGV(天然ガス自動車用燃料容器)
  • FCV(燃料電池自動車用水素容器)

ウルトレッサ® 圧縮天然ガス自動車搭載例

燃料電池自動車用圧縮水素容器/Fuel Cell Vehicle

水素と酸素を化学反応させ、発生したエネルギーを電気として利用する究極のクリーンカー、燃料電池自動車。ウルトレッサ®は、世界初の市販用燃料電池自動車の水素燃料タンクとしても使われ始めました。この水素燃料タンクは、大気圧の350倍または、700倍という超高圧で使われるため、耐久性、安全性が厳しく要求されますが、ウルトレッサ®はこれらを見事にクリアしています。また、タイプ3容器としては世界初となる「水素及び燃料電池の自動車に関する世界技術規則」に基づく試験に合格した実績があります。

天然ガス自動車用燃料容器仕様

最高充填
圧力
Service
Pressure
(MPa)
内容積
Volume
(liter)
容器全長
Length
(mm)
容器外径
Diameter
(mm)
搭載実績例
Example
ガラス
FRP容器
Glass FRP
(別添8)
ALT672 20.0 50 702 385 TOYOTA Century, Crown
ALT915 20.0 63 850 385 TOYOTA Corolla, Probox
カーボン
FRP容器
Carbon FRP
(別添9)
ALT943 20.0 136 949 520 TOYOTA Landcrusier,Corolla
MITSUBISHI Pajero
ALT712JM 24.8 151 1,041 520 TOYOTA Century

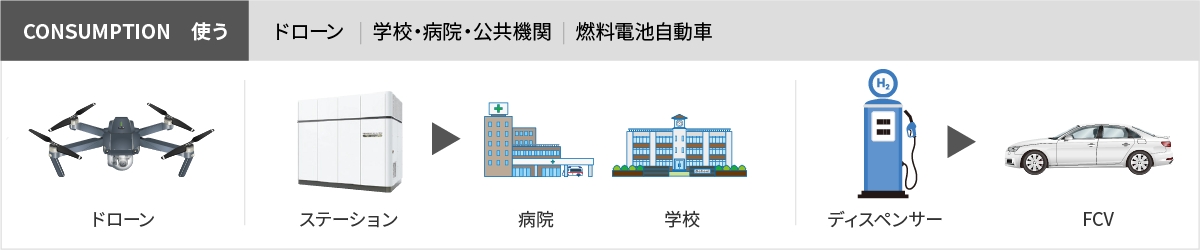

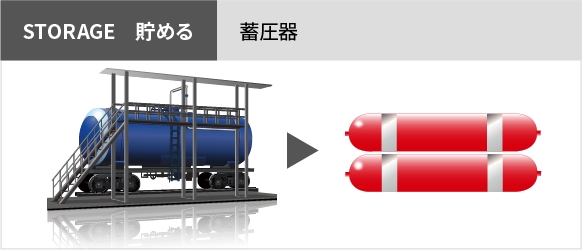

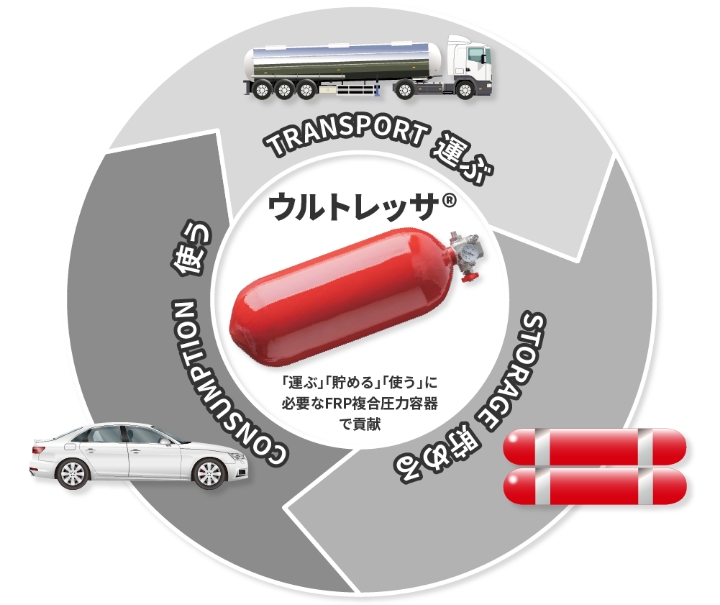

水素社会用途

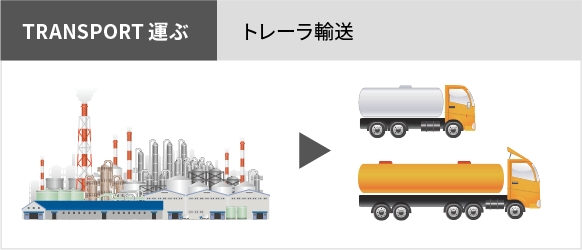

  • 圧縮水素運送自動車用容器

カスタムメイド/Custom-made

お客様のニーズ、各種用途に応じたウルトレッサ®の開発も承ります。SCI社では、以下のサイズの容器開発が可能です。
最高充塡圧力:~100MPa(試作)
内容積:~300L
容器全長:~3,048mm
容器外径:~650mm
